产品概述
AF系列水力驱动自清洗过滤器结合高品质过滤的优势和自清洁功能，从不同水源（污水，水库，河流，湖泊等），为客户提供持续的供水。此系列过滤器完全依靠系统管线内的水压控制，少需甚至无需外部动力，节约能源，适于不易供电的场合，可在工业，市政和灌溉应用方面投入广泛的使用，该过滤器用于农业灌溉中主要是为了过滤水中的粉粒、沙和水垢等污物，或者过滤含有少量污物的灌溉水。设备按不同结构可分为卧式和立式。
水力驱动自清洗过滤器，其内部原件由不锈钢制成，以承受高污负荷和压力。当过滤器的压差（△P）达到预设值[0.5 bar（7psi）]将进行自清洁。该过滤器配备了一个粗滤网，避免细滤网被石块和较大颗粒损伤。排污阀打开，反清洗室和吸污管内部的压力大幅降低，以便将污物从吸嘴吸到污物收集器，并从那里通过排污阀排出。同时，电动机沿其轴线旋转污物收集器。垂直运动和旋转的结合确保吸嘴可覆盖整个滤网，进行有效的清洁。整个过程只需15－20秒。
运行原理概述
原水自入水口①进入过滤器，经粗滤网②滤掉较大的杂质，进入细滤网③，自出水口⑩流出。经过细滤网时，水中的杂质在细滤网的内侧形成的过滤杂层，因此在细滤网的内、外两侧形成一个压差、当这个压差（DP）达到压差表的预设值时，自动清洗功能被启动；排污阀④打开，在压差的作用下，滤网表面的杂质经吸咀⑧、集污器⑦、液压马达室⑥、排污阀排出。当水经过液压马达⑨时，带动集污器及吸咀同时进行轴向、径向运动，充分覆盖细滤网表面，将整整个滤网内表面完全清洗干净。整个自动清洗过程约7-20秒。排污阀在一个自清洗周期结束时关闭。此时增加的管道压力会使液压活塞⑤回到补始位置，过滤器开始准备下一个自清洗周期。
在自清洗过程中，过滤后的净水由出水口持续流出。电子控制系统⑿通过压差表⑾控制自清洗过程。压差表将压差信号送至电子控制单元，电子控制单元通过电磁阀⒀来控制排污阀的开启与关闭，如果一次自清洗周期后压差并无改变，第二次自清洗过程将会在30秒后进行了。
电子控制系统加装手动清洗按钮，同时具备自动、手动可选操作。
性能参数
★*小工作压力指反冲洗时出水口的压力。*小工作压力 0.2MPa *大工作压力 1.6MPa（特殊可订制） 压力损失 0.02MPa *高工作水温 65℃ 反冲洗水量 约180L/min 电源电压 220VAC 过滤精度 30～3000微米 滤网材质 不锈钢丝网、楔形网、烧结网 机壳材质 碳钢、不锈钢304、不锈钢材316 控制方式 压力差、时间、手动
产品结构图
AF800系列卧式机参考数据表：规格型号 管径mm 流量m3/h 重量
kg滤网面积mm3 D
mmD1
mmH
mmL
mmL1
mmL2
mmL3
mmXFAF803 DN80 40 120 46450 300 76 150 1840 1440 654 150 XFAF804 DN100 80 130 74320 300 108 150 1840 1440 654 150 XFAF806 DN150 150 150 306570 350 159 150 2410 2010 1000 240 XFAF808 DN200 300 170 306570 350 219 150 2410 2010 1000 240 XFAF810 DN250 400 250 408760 400 245 150 2490 2090 1045 275 XFAF812 DN300 600 360 613140 5080 325 150 2490 2090 1045 275 XFAF814 DN350 800 380 687460 508 377 150 2860 2460 1263 360 XFAF816 DN400 1000 450 929000 550 426 150 2860 2490 1263 375 AF200系列微型立式机参考数据表：规格型号 管径mm 流量
m3/h重量
kg滤网面积
mm3H
mmH1
mmH2
mmL
mmXFAF202 50 15 25 46450 640 270 120 267 XFAF203 80 35 30 46450 840 426 166 260 XFAF204 100 60 32 74320 840 426 166 260
卧式

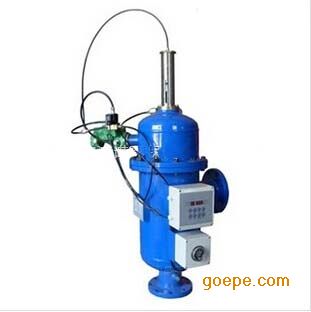

立式
-
